Acheté en février 2021, je n’ai jamais vraiment eu le temps de l’utiliser. Mon Icom 7300 suffisant à la tâche, je réserve le 705 pour les déplacements à l’extérieur, et il faut bien avouer que depuis la pandémie, il n’y en a pas eu beaucoup !

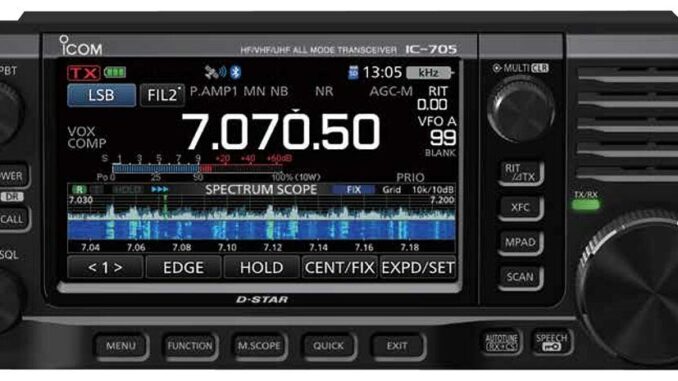

L’Icom 705 est avant tout un appareil portable. Doté d’une petite batterie, il permet une utilisation autonome dans pratiquement toutes les bandes (HF/6m/VHF et UHF) et tous les modes (AM/FM/SSB/CW/RTTY/DSTAR), pour une puissance de 10 Watts (avec une alimentation extérieure) ou 5 Watts avec la batterie interne. C’est peu, mais il est facilement possible d’y ajouter un petit amplificateur externe au besoin.
De nombreux accessoires existent pour cet appareil. Des sacs à dos adaptés à l’appareil (Icom backpack LC192), mais aussi des adaptateurs pour supporter une antenne. Il faut dire que la prise BNC n’est pas du tout adaptée à supporter le poids et la fixation d’une antenne. Le petit module pour lequel j’ai opté est celui-ci :
… et disponible sur AliExpress (https://www.aliexpress.com/i/1005001683439918.html). Ce support a l’avantage de supporter l’appareil et l’antenne avec sa prise PL236. On peut même attacher un câble de terre pour balancer correctement l’antenne si nécessaire.
2 modifications ont été apportées à l’appareil :
- La connexion micro-USB a été changée pour une connexion USB-C
- (https://shop.ihelpu.tech/products/icom-ic-705-usb-c-control-board-upgrade)
- Les bandes amateurs ont été étendues en modifiant la petite matrice de diodes sur la carte principale (retirer les 2 diodes D921 et D935) :
Ces diodes se trouvent sous la carte mère principale, celle protégée par un blindage métallique. Il faudra donc démonter la cage métallique qui est fixé sur la carte, pour accéder aux composants se trouvent en dessous du circuit imprimé (voir la vidéo ci-dessous).
Ce mode va débloquer l’émission dans les bandes suivantes :
- 1.600 – 54.000 MHz
- 68.000 – 74.600 MHz
- 118.000 – 174.000 MHz
- 400.000 – 470.000 MHz
MISE EN GARDE : Ces composants sont extrêmement petits. Vous devriez avoir une bonne loupe ou des lunettes grossissantes ainsi qu’un fer à souder (ou à dessouder) avec une panne très fine. Si vous n’êtes pas équipé pour ce travail, il est fortement déconseillé de le faire sans expérience. Demandez l’aide d’un ami ou d’un spécialiste.
Voir aussi : https://www.prc-77.com/2024/04/mars-modding-ic-705.html
* Cette modification est faite à vos propres risques et pourrait annuler votre garantie. *
Filtre DSP de BHI
Très populaire et efficace sur mon Yaesu FT-817ND, je n’ai pas eu l’occasion de le tester sur le Icom 705, mais je doute un peu de son efficacité, car le 705 est déjà un modèle numérique et des DSP sont déjà disponibles. Le 817 était un appareil analogique et le filtre DSP était vraiment un plus … Je l’ai ensuite installé sur le FT-897 et il ne fut pas aussi efficace. Mais rien ne vaut un test réel !
Voici un lien qui explique son installation et son utilisation, ainsi que le fabricant :
- https://qrper.com/2021/08/upgrading-the-icom-ic-705-with-bhis-amazing-noise-reduction-module/
- https://bhi-ltd.com/products/noise-cancellation-products/pcb-modules-low-level-audio/64-nedsp1901-kbd.html?ic=1
(…)
L’Icom 705 étant fait pour être transporté, il ne me reste qu’à trouver une valise et préparer un kit à utiliser facilement … car même si certains ensembles existent, ils ne me conviennent pas complètement. Je suis à la recherche d’un “tout intégré”, incluant un éventuel ampli et ATU comme le modèle KXPA100 avec son ATU de Elecraft ou le Xiegu XPA125B qui semble avoir de bonnes appréciations en général, clé morse et support pour l’antenne. Si ce dernier n’existe pas, alors il faudra le créer …
L’utilisation d’une imprimante 3D peut aussi être utile pour personnaliser sa propre valise, comme cette ingénieuse idée :
- https://www.printables.com/model/736912-icom-ic-705-survival-rugged-box-size-s
- Autres projets 3D : https://www.printables.com/search/models?q=icom%20705
Une autre option est le boitier disponible sur eBay ou Aliexpress pour environ 250$C. Ci-dessous, ma version personnalisée, avec la prise PL259 plus pratique pour le coupleur d’antenne “Miracle” modifiée ainsi que quelques petites options ajoutées (Mousse, câblage usbc, etc.). Le tout tient dans la valise avec une puissance réduite à 10W si vous connectez la station avec une alimentation externe via les prises Anderson.
(à suivre)
SPÉCIFICATIONS (USA model)
| Frequency coverage (Unit: MHz) | Receiver | 0.030–199.999* 400.000–470.000* |
|
|---|---|---|---|
| Transmitter | 1.800–1.999 3.500–3.999 5.255–5.405* 7.000–7.300 10.100–10.150 14.000–14.350 18.068–18.168 21.000–21.450 24.890–24.990 28.000–29.700 50.000–54.000 144.000–148.000 430.000–450.000 |
||
| Mode | USB, LSB, CW, RTTY, AM, DV, FM, WFM (Rx only) | ||
| No. of memory channels | Memory channels: 500 channels (100 groups)
Scan edges: 25 channels Call channels: 4 channels (2 channels × 2 bands) |
||
| Antenna connector | BNC connector (50Ω)(One connector for all bands) | ||
| Power supply requirement | 13.8 V DC ±15% (with external power supply)
7.4 V DC (with BP-272) |
||
| Operating temp. range | –10°C to +60°C; +14°F to +140°F | ||
| Frequency stability | Less than ± 0.5 ppm
(–10°C to +60°C; 14°F to 140°F) |
||
| Frequency resolution | 1 Hz | ||
| Current drain | 13.8 V DC | 7.4 V DC | |
| TX (Max. power) | Less than 3 A (10 W) | Less than 2.5 A (5 W) | |
| RX (Max. audio) | 0.5 A (typical) | 0.8 A (typical) | |
| RX (Standby) | 0.3 A (typical) | 0.5 A (typical) | |
| Dimensions | 200×83.5×82 mm; 7.9×3.3×3.2 in (W×H×D, projections not included) | ||
| Weight | 1.1 kg; 2.4 lb (approximate; including BP-272) | ||
* Some frequency bands are not guaranteed.
Transmitter
| Output power | 13.8 V DC | 7.4 V DC | |
|---|---|---|---|
| SSB/CW/RTTY/FM/DV | 0.1 to 10 W | 0.1 to 5 W | |
| AM | 0.025 to 2.5 W | 0.025 to 1.25 W | |
| Modulation system | SSB | Digital PSN modulation | |
| AM | Digital low power modulation | ||
| FM | Digital reactance modulation | ||
| DV | Digital GMSK modulation | ||
| Spurious emissions | Less than −50 dB (HF)
Less than −60 dB (50 MHz) Less than −60 dB (144/430 MHz) |
||
| Carrier suppression | More than 50 dB | ||
| Unwanted sideband | More than 50 dB | ||
Receiver
| Receiver system | 0.030 to 24.999 MHz | RF Direct Sampling | ||||
|---|---|---|---|---|---|---|
| 25.000 MHz and above | Down Conversion IF Sampling | |||||
| Intermediate frequencies |
25.000 MHz and above：38.85 MHz±0.5 MHz |
|||||
| Sensitivity (HF: Preamp-1 ON, 50 MHz: Preamp-2 ON, 144/430/440 MHz: Preamp ON) |
0.500 to 1.799 MHz | 1.800 to 29.999 MHz | 50 MHz to 54 MHz | 144/430/440 MHz | ||
| SSB/CW（10 dB S/N) | – | 0.20 μV | 0.15 μV | 0.11 μV | ||
| AM（10dB S/N） | 13.0 μV | 2.0 μV | 1.0 μV | 1.0 μV | ||
| FM（12 dB SINAD） | 0.5 μV (28.000 to 29.700 MHz) | 0.25 μV | 0.18 μV | |||
| DV（1% BER）（PN9） | 1.0 μV (28.000 to 29.700 MHz) | 0.63 μV | 0.35 μV | |||
| Selectivity (Filter: SHARP) | SSB（BW=2.4 kHz） |
More than 2.4 kHz/－6 dB Less than 3.4 kHz/－40 dB |
||||
| CW（BW=500 Hz） |
More than 500 Hz/－6 dB Less than 700 Hz/－40 dB |
|||||
| RTTY（BW=500 Hz） |
More than 500 Hz/－6 dB Less than 800 Hz/－40 dB |
|||||
| AM（BW=6 kHz） |
More than 6.0 kHz/－6 dB Less than 10 kHz/－40 dB |
|||||
| FM（BW=15 kHz） |
More than 12.0 kHz/－6 dB Less than 22 kHz/－40 dB |
|||||
| DV（12.5 kHz spacing） |
Less than －50 dB |
|||||
| Spurious and image rejection ratio
(SSB/CW/AM/FM) |
HF: More than 70 dB* (except for ADC aliasing) 50 MHz: More than 70 dB* 144 MHz: More than 65 dB 430 MHz: More than 54 dB * At Intermediate frequency in 25–30 MHz or 50–54 MHz: More than 50 dB |
|||||
| Audio output power | Internal SP | More than 530 mW (12 Ωload at 10% distortion) | ||||
| External SP | More than 200 mW (8 Ωload at 10% distortion) | |||||
Applicable U.S. Military Specifications
Icom makes rugged products that have been tested to and passed the following MIL-STD requirements and strict environmental standards.
| Standard | MIL-810 G | |
|---|---|---|
| Method | Procedure | |
| High Temperature | 501.5 | I, II |
| Low Temperature | 502.5 | I, II |
| Vibration | 514.6 | I |
Also meets equivalent MIL-STD-810-C, -D -E and -F.
All stated specifications are subject to change without notice or obligation.
Accessoires
- HM-243 Speaker-microphone
- BP-272 Battery pack (1800 mAh)
- BP-307 battery pack (3100 mAh)
- OPC-2421 DC power cable
- Icom backpack LC192
- Support WindAmp
- Projets 3D / Icom 705 : https://www.printables.com/search/models?q=icom%20705
- Filtre DSP : https://bhi-ltd.com/products/noise-cancellation-products/pcb-modules-low-level-audio/64-nedsp1901-kbd.html?ic=1
Références :
